产品主体无可动部件，可靠性高，长期 稳定，结构简单便于维护
结构形式多样、有管道式、插入式流量 传感器等多种形式
压损小（约为孔板流量计的 1/4~1/2），属于节能类流量仪表
在一定的雷诺数范围内，输出信号频率 不受流体物理性质和组分变化的影响， 测量流体工况体积流量时无需补偿，调 换配件后一般无需重新标定仪表系数
适用介质 | 液体、气体、蒸汽（饱和蒸汽、过热蒸汽） |
防护等级 | IP65（IP67、IP68 可协议供货） |
工作电源 | 24VDC±5%、锂电池 3.6VDC （电池使用寿命大于 2 年）可选 |
量程比 | 气体密度 1.2kg/m3 时，量程比 8:1 ；液体密度1000kg/m3 时，量程比8:1 ；介质密度不同时，量程比会有变化 |
环境条件 | -20℃ ~+55℃（普通型） 相对湿度 5％ ~95％ RH 大气压力 86kPa~106kPa |
精度 | 气体无补偿型： DN15-DN25--1.5 级， DN32-DN200--1.0 级，DN250-DN300--1.5 级 液体无补偿型：DN15-DN300 -- 1.0 级 温压补偿型：DN25-DN300 -- 1.5 级 |
信号输出 | 工况瞬时流量对应频率脉冲 （低电平≤ 1V，高电平≥ 6V） 与显示瞬时流量对应的隔离二线制 4-20mA 输出（E3 型） 与显示瞬时流量对应的隔离三线制 4-20mA 输出（E4 型） |
参数名称 | 选型码 | 说明 | 备注 |

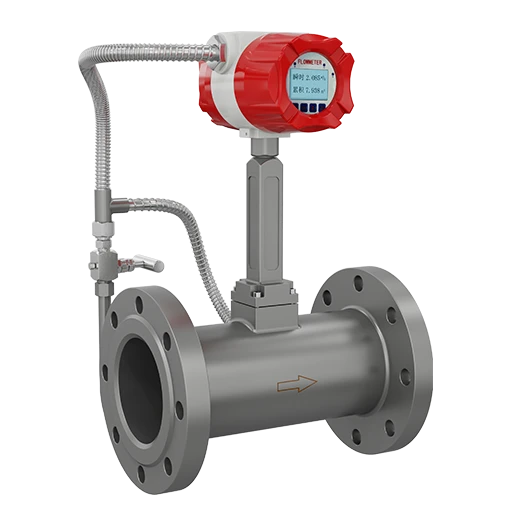

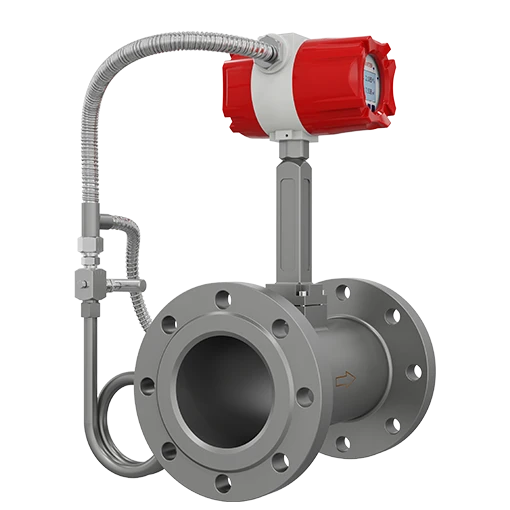

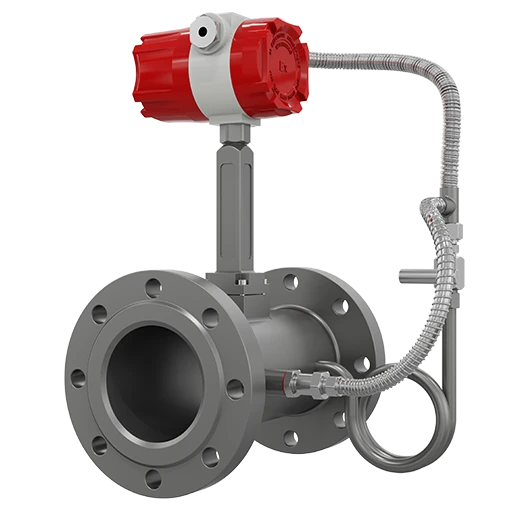

系列号 | LUGB-SUP | 涡街流量计 | |
公称通径 | 15 | DN15(1/2") | |
20 | DN20(3/4") | ||
25 | DN25(1") | ||
32 | DN32(1.25") | ||
40 | DN40(1.5") | ||
50 | DN50(2") | ||
65 | DN65(2.5") | ||
80 | DN80(3") | ||
1C | DN100(4") | ||
1E | DN125(5") | ||
1G | DN150(6") | ||
2C | DN200(8") | ||
2G | DN250(10") | ||
3C | DN300(12") | ||
过程连接及本 体材质 | U1 | 碳钢夹持法兰，304SS | 不可选温压补偿，配套安装法兰，公称压力PN25 |
U2 | 304SS夹持法兰，304SS | 不可选温压补偿，配套安装法兰，公称压力PN25 | |
GA | GB/T9119 法兰连接，304SS | DN15-DN50公称压力PN25；DN65-DN200公称压力PN16；DN250-DN300公称压力PN10 | |
XX | 其他 | ||
测量介质 | A | 蒸汽 | |
B | 气体 | ||
C | 液体 | ||
准确度 | M | 1.5级 | 气体无补偿型DN15-DN25，DN250-DN300；温压补偿型 |
L | 1.0级 | 气体无补偿型DN32-DN200；液体无补偿型 | |
X | 其他 | ||
补偿方式 | 0 | 标准结构无补偿 | |
1 | 温压补偿 | 仅DN25及以上可选 | |
2 | 温度补偿 | ||
3 | 压力补偿 | ||
输出、显示及供电电源 | K0 | 脉冲，无显示，24VDC | 仅无补偿可选 |
A1 | 二线制4-20mA，显示 | ||
A2 | 二线制4-20mA，显示，24VDC+电池双供电 | ||
A4 | 二线制4-20mA+Hart，显示 | ||
K2 | 脉冲+RS485，显示，24VDC | ||
XX | 其他 | ||
耐热温度 | TJ | -40-150℃ | |
T5 | -40-260℃ | ||
T6 | -40-300℃ | 电容式传感器 | |
XX | 其他 | ||
电气接口、外壳材质及防护 | WG | M20×1.5缆塞，铝合金，IP65 | |
附加功能（非必选） | |||
配件 | PC | 配对法兰304SS | 含螺栓及垫片 |
