仪表口径

DN4~DN250 可选

公称压力

1.6~4.0MPa ( 高压可定制 )

精度等级

±0.5%/±1%

量程比

1:10/1:15/1:20 （可定制）

本体材质

304SS/ 316(L)SS 等

环境条件

介质温度  -20℃ ~+150℃ 环境温度  -20℃ ~+60℃

信号输出

4~20mA/ 脉冲频率

通讯输出

RS485、HART 协议等

工作电源

外 24V±15% 内 3.6V 锂电池

防护等级

IP65

安装方式

卡箍

系列号

LDG-SUP-A100

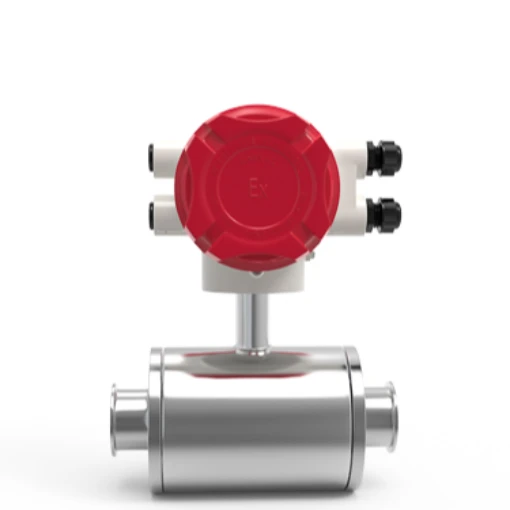

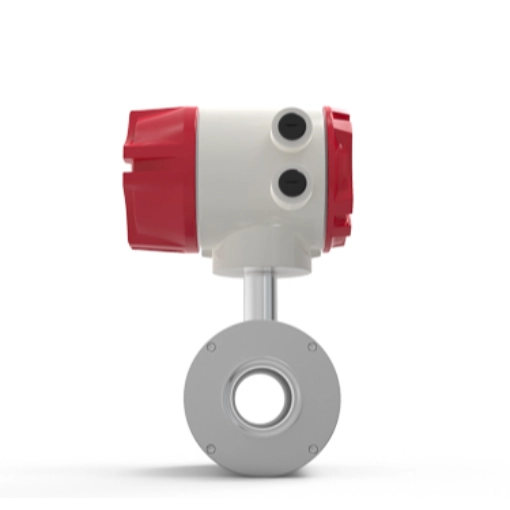

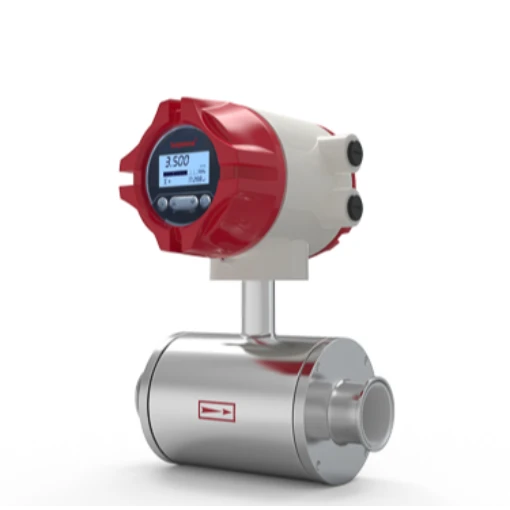

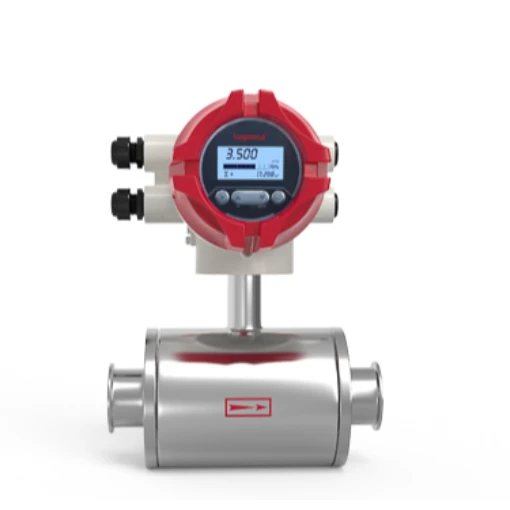

电磁流量计

全口径标配接地柱

公称通径

15

DN15(1/2")

公称压力默认 PN16

20

DN20(3/4")

25

DN25(1")

32

DN32(1.25")

40

DN40(1.5")

50

DN50(2")

65

DN65(2.5")

80

DN80(3")

1C

DN100(4")

1E

DN125(5")

1G

DN150(6")

2C

DN200(8")

2G

DN250(10")

3C

DN300(12")

公称压力默认 PN10

3G

DN350(14")

4C

DN400(16")

4G

DN450(18")

5C

DN500(20")

6C

DN600(24")

7C

DN700(28")

8C

DN800(32")

9C

DN900(36")

A0

DN1000(40")

过程连接标准

J

JB/T 81 法兰

I

ISO2852 卡箍

DN15-DN32 为 Φ50.5mm；DN40 为 Φ64mm； DN50 为 Φ76mm。仅以上口径可 选；材质仅可选 304SS

X

其他

MC

碳钢 CS

M1

304SS

XX

其他

准确度

K

0.5 级

输出及供电电源

AA

4-20mA+ 脉冲 +RS485，220VAC

AB

4-20mA+HART+ 脉冲，220VDC

AM

4-20mA+ 脉冲 +RS485，24VAC

AK

4-20mA+HART+ 脉冲，24VDC

电极材料

M3

316LSS

全口径三电极

MF

哈氏合金 B

MG

哈氏合金 C

T1

钛 Ti

T2

钽 Ta

MH

铂铱合金 Pt

MJ

碳化钨 WC

衬里材料

N6

聚四氟乙烯 PTFE

-10-120℃

N1

氯丁橡胶 CR

-10-70℃，不可选 DN15-DN40

N2

聚氨酯 PU

-10-60℃，仅可选 DN15-DN600

N7

特氟龙 F46/FEP

-10-120℃，仅可选 DN15-DN500

电气接口、外壳材质及防护 等级

WA

一体式，M20×1.5 缆塞，铝合金，IP65

WC

分体式，M20×1.5 缆塞，铝合金，IP68

转换器 IP65

分体线缆长度

00

0m

仅一体式可选

10

10m

15

15m

20

20m

30

30m

XX

其他

最长可做 30m

附加功能（非必选）

配件

PB

配对法兰碳钢 CS

含螺栓及垫片

PC

配对法兰 304SS

PE

配对接地环 316LSS
