信号类型多
精度等级高
通讯接口多
显示 | 双 LED |
输入通道 | 单通道 |
输入信号种类 | 35 种输入类型 |
精度 | 0.3%F.S |
报警输出 | 0~2 |
模拟输出 | 0~1 |
配电输出 | 0~1 |
通讯方式 | RS485 |
报警功能 | 上下限报警 |
报警 / 控制输出方式 | 干接点、固态继电器驱动报警 |
外形尺寸 | 160×80、80×160、96×96、 96×48、48×96、72×72、48×48 |
开孔尺寸 | 52×76、76×152、92×92、 92×45、45×92、68×68、45×45 |
供电电源 | 100~240VAC/DC 或 12~36V DC |
参数名称 | 选型码 | 说明 | 备注 |

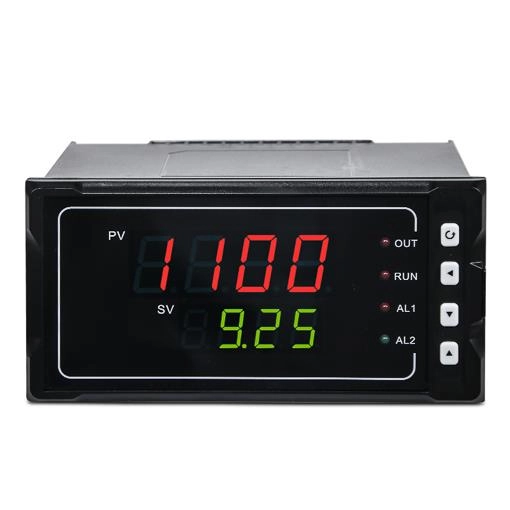

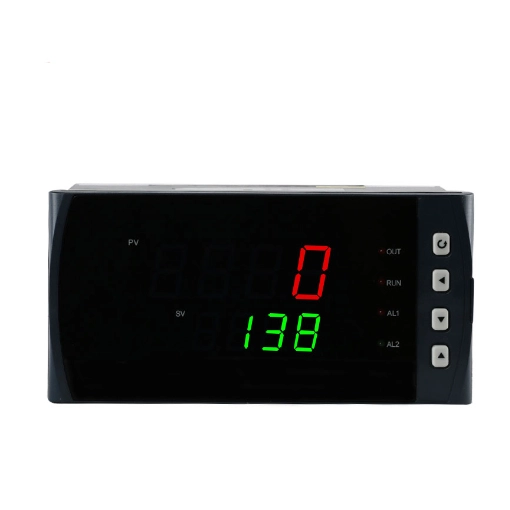

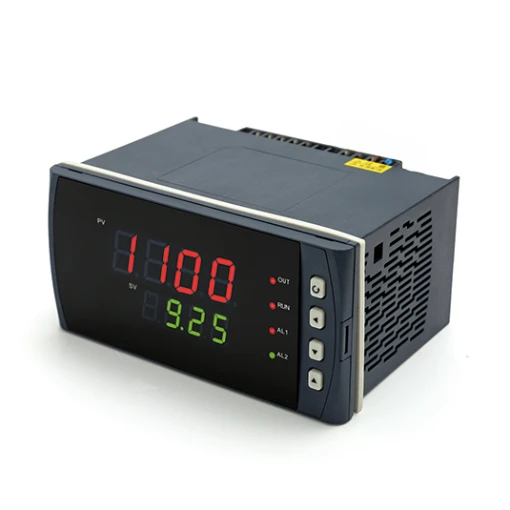

系列号 | 1100 | 单回路数显表 | |
外形尺寸（宽×高×深） | H1 | 160×80×110mm（横式） | |
S1 | 80×160×110mm（竖式） | ||
F1 | 96×96×110mm（方式） | ||
H2 | 96×48×110mm（横式） | ||
S2 | 48×96×110mm（竖式） | ||
F2 | 72×72×110mm（方式） | ||
F3 | 48×48×110mm（方式） | ||
输入信号 | W | 万能输入 | 见说明书“输入信号类型表” |
输出 | 00 | 无 | |
A1 | 4-20mA | ||
R1 | RS485 | ||
V1 | 1-5V | ||
V2 | 0-10V | ||
XX | 其他 | ||
报警输出 | 0 | 无 | |
3 | 1路SPDT | 外形48×48mm和72×72mm不可选 | |
2 | 2路SPST | ||
供电及配电输出 | E1 | 220VAC，1路24VDC | |
E0 | 220VAC，无 | ||
C1 | 24VDC，1路24VDC | ||
C0 | 24VDC，无 | ||
例 | 型号 | 1100-H1WA13E0 | |
规格 | 单回路数显表，160×80×110mm（横式），万能输入，4-20mA输出，1路SPDT，220VAC | ||
