无笔、无纸记录，日常维护工作量非常小，运行费用低

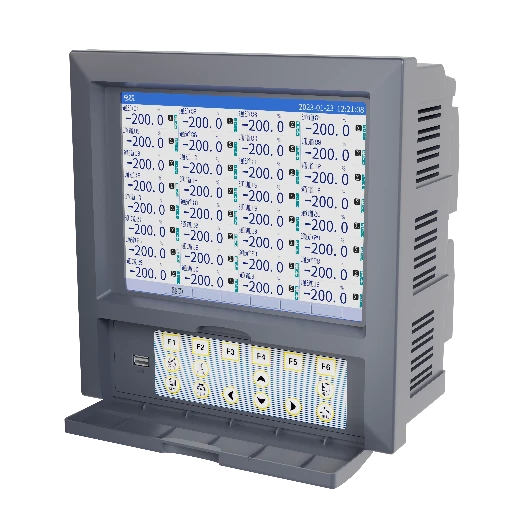

采用进口10.4英寸640*480点阵TFT高亮度彩色图形液晶显示屏，CCFL背光、画面清晰、色彩绚丽、宽视角，屏幕亮度自由调节
采用高速、高性能32位ARM微处理器，画面响应时间小于2S，可同时实现40路信号采集、记录、显示和报警
采用32M大容量的FLASH闪存芯片储存历史数据，掉电不丢失数据；根据记录间隔的不同，可存储72小时至720天的数据
全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可
显示工程量数据的数值范围更宽，可显示5位数值：-9999~19999
可以组态、显示工程位号，工程单位，有流量累积
具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；12路继电器报警输出
12路温度补偿，支持补偿信号输入、常数可选，提供多种补偿模式，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型
支持真空度科学计数法显示
横竖两种曲线走纸模式
5组曲线显示组合，自由曲线搭配，自定义曲线颜色
标准串行通讯接口，带光耦隔离的RS485和RS232
支持标准ModbusRTU通讯协议，除支持本公司数据管理软件外，还支持MCGS，组态王等组态软件
采用新型开关电源，能在交流电压环AC85V~265V宽电压范围内正常工作
提供变送器DC24V隔离配电
显示 | 10.4 英寸 TFT 真彩液晶屏 |
输出规格 | 4-20mA输出，最多提供8路模拟输出 |
精度等级 | 0.2%F.S |
记录间隔 | 1s~4min |
输入信号 | 直流电压、电流输入 热电阻、热电偶、 0~350Ω 电阻、 0~10000Hz 频率信号 |
图形点阵 | 640*480 |
采样周期 | 1s |
通讯接口 | RS232/RS485 |
开孔尺寸 | 282+1×282+1mm |
供电 | 85VAC~220VAC |
参数名称 | 选型码 | 说明 | 备注 |
系列号 | R5000C | 无纸记录仪 | 万能输入，185mm×154mm，16G U盘 |
输入通道数 | 01 | 1 | |
02 | 2 | ||
04 | 4 | ||
06 | 6 | ||
08 | 8 | ||
10 | 10 | ||
12 | 12 | ||
XX | 其他 | ||
变送输出 | 00 | 无 | 变送输出+继电器输出≤12路 |
1A | 1路4-20mA | ||
2A | 2路4-20mA | ||
4A | 4路4-20mA | ||
6A | 6路4-20mA | ||
XX | 其他 | ||
SPST继电器输出 | 00 | 无 | 变送输出+继电器输出≤12路 |
01 | 1路 | ||
02 | 2路 | ||
04 | 4路 | ||
06 | 6路 | ||
08 | 8路 | ||
10 | 10路 | ||
12 | 12路 | ||
XX | 其他 | ||
通讯输出 | 00 | 无 | |
R1 | RS485 | ||
R4 | RS232+打印机 | ||
Y0 | 以太网 | ||
Y1 | RS485+以太网 | ||
Y4 | RS232+打印机+以太网 | ||
XX | 其他 | ||
供电及配电输出 | E1 | 220VAC，1路24VDC | |
E0 | 220VAC，无 | ||
E2 | 220VAC，2路24VDC | ||
附加功能（非必选） | |||
配件 | SD | SD卡 16G | |
